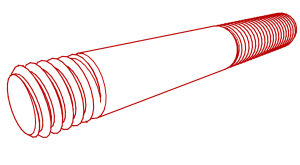

DIN 939

Stiftschraube mit langem Einschraubende

Material: Stahl Güte 8.8

RoHS & REACH: konform

Oberfläche: schwarz, leicht geölt

technische Details, Abmessungen in [mm]

d	M 6	M 8	M 10	M 12	M 16	M 20
k	7,5	10	12	15	20	25
b1	18	22	26	30	38	46
(b2)	24	28	32	36	44	52

l | d	M 6	M 8	M 10	M 12	M 16	M 20
20	100	50	50
25	100	50	50	50
30	100	50	50	50	25
35	100	50	50	50	25
40		50	50	50	25	10
45		50	50	50	25	10
50		50	50	50	25	10
55		50	50	25	25	10
60		50	50	25	10	10
65		50	50	25	10	10
70		50	50	25	10	10
75			50	25	10	10
80		50	50	25	10	10
90		50	50	25	10	10
100			50	25	10	10
110			50	25	10	10
120			50	25	10	10
130				25	10	10
140				25	10	10
l | d	M 6	M 8	M 10	M 12	M 16	M 20
