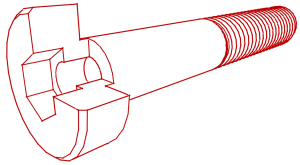

DIN 6912

Zylinderkopfschrauben mit IS. niedrigem Kopf & Schl.führung

Material: V2A, Edelstahl

RoHS & REACH: konform

Oberfläche: blank

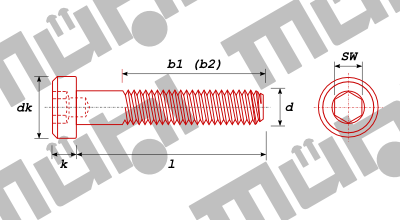

technische Details, Abmessungen in [mm]

d	M 4	M 5	M 6	M 8	M 10	M 12	M 16
dk	7	8,5	10	13	16	18	24
k	2,8	3,5	4	5	6,5	7,5	10
SW	3	4	5	6	8	10	14
b1	14	16	18	22	26	30	38
b2	k.A.	k.A.	k.A.	k.A.	32	36	44

l | d	M 4	M 5	M 6	M 8	M 10	M 12	M 16
6	200	200
8	200	200	200
10	200	200	200	100
12	200	200	200	100
16	200	200	200	100	100
20	200	200	200	100	100	50
25	200	200	200	100	100	50	25
30	200	200	200	100	100	50	25
35	200	200	200	100	100	50	25
40	200	200	200	100	100	50	25
45		200	200	100	100	50	25
50		200	200	100	100	50	25
55			200	100	50	50	25
60			200	100	50	50	25
65			200	100	50	50	25
70			200	100	50	50	25
75
80			200	100	50	25	25
90				100	50	25	25
100				100	50	25	25
110
120
l | d	M 4	M 5	M 6	M 8	M 10	M 12	M 16
