DIN 9835-2 / ISO 10069-2
Zentriereinheit
Material: Festigkeitsklasse 12.9
Oberfläche: Toleranzfeld h8

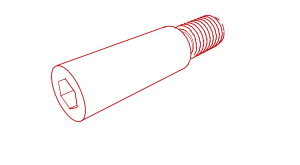

DIN 9835-2 / ISO 10069-2 Zentriereinheit
DIN 9835-2 / ISO 10069-2 Zentriereinheit
DIN 9835-2 / ISO 10069-2 Zentriereinheit

technische Details, Abmessungen in [mm]
d 6 8 10 13 16 20 25
g M 4 M 6 M 8 M 10 M 12 M 16 M 20
dh8 max. 6,000 8,000 10,000 13,000 16,000 20,000 25,000
dh8 min. 5,982 7,978 9,978 12,973 15,973 19,967 24,967
l2 6 9 15 15 18 25 30
SW 3 4 5 6 8 10 14

Stück je Verpackungseinheit
l1 | -d- g -6- M 4 -8- M 6 -10- M 8 -13- M 10 -16- M 12 -20- M 16 -25- M 20
15 25 25 25 25
20 25 25 25 25 25
25 25 25 25 25 25 25
32 25 25 25 25 25 25 10
40 25 25 25 25 25 25 10
50 25 25 25 25 25 25 10
63 25 25 25 25 25 10
80 25 25 25 25 25 10
95 25 25 25 25 10
118 25 25 25 10
140 25 25 10
180 25 25 10
200 25 10
l1 | -d- g -6- M 4 -8- M 6 -10- M 8 -13- M 10 -16- M 12 -20- M 16 -25- M 20


  • klicken Sie auf eine Verpackungseinheit (rote Felder)
  • es öffnet sich ein Dialog
    • hier können Sie die Verpackungsgröße auf Ihre Wunschmenge ändern.
  • der Artikel wird in die Merkliste aufgenommen
  • generien Sie aus der Merkliste eine Anfrage
