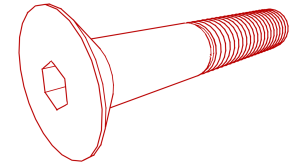

DIN 7991 / ISO 10642 |
Senkkopfschrauben mit IS |
Material: Stahl Güte 10.9 |
RoHS & REACH: konform |
Oberfläche: schwarz, leicht geölt |
technische Details, Abmessungen in [mm]
d | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 |
dk | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 |
k | 1,5 | 1,7 | 2,3 | 2,8 | 3,3 | 4,4 | 5,5 | 6,5 | 7,5 | 8,5 |
SW | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
b1 | VG | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 38 | 42 |
b2 | VG | k.A. | k.A. | k.A. | 24 | 28 | 32 | 36 | 44 | 52 |
Stück je Verpackungseinheit
l | d | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 |
6 | 500 | 500 | 500 | |||||||
8 | 500 | 500 | 500 | 500 | 500 | |||||
10 | 500 | 500 | 500 | 500 | 500 | |||||
12 | 500 | 500 | 500 | 500 | 500 | 200 | ||||
14 | 500 | 500 | 500 | 500 | 200 | |||||
16 | 500 | 500 | 500 | 500 | 200 | 200 | ||||
18 | 500 | 500 | 500 | 500 | 200 | 200 | ||||
20 | 500 | 500 | 500 | 500 | 200 | 200 | 100 | 50 | ||
22 | 500 | 500 | 500 | 500 | 200 | |||||
25 | 500 | 500 | 500 | 500 | 200 | 200 | 100 | 50 | ||
30 | 500 | 500 | 500 | 500 | 200 | 200 | 100 | 50 | ||
35 | 500 | 500 | 200 | 200 | 200 | 100 | 100 | 50 | ||
40 | 500 | 200 | 200 | 200 | 100 | 100 | 50 | 25 | ||
45 | 500 | 200 | 200 | 200 | 100 | 100 | 50 | 25 | ||
50 | 500 | 200 | 200 | 200 | 100 | 100 | 50 | 25 | ||
60 | 200 | 200 | 200 | 100 | 100 | 50 | 25 | |||
70 | 200 | 200 | 100 | 100 | 50 | 25 | 25 | |||
80 | 200 | 200 | 100 | 100 | 50 | 25 | 25 | |||
90 | 200 | 100 | 100 | 50 | 25 | 25 | ||||
100 | 200 | 100 | 100 | 50 | 25 | 25 | ||||
110 | 100 | 100 | 50 | 25 | 25 | |||||
120 | 100 | 50 | 50 | 25 | 25 | |||||
130 | 100 | 50 | 50 | 25 | 25 | |||||
140 | 100 | 50 | 50 | 25 | 25 | |||||
l | d | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 |
