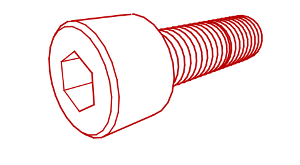

DIN 912 -VG- / ISO 4762

Zylinderkopfschraube, Vollgewinde (Gewinde bis Kopf)

Material: Stahl Güte 12.9

technische Details, Abmessungen in [mm]

d	M 5	M 6	M 8	M 10	M 12	M 16	M 20
dk	8,5	10	13	16	18	24	30
k	5	6	8	10	12	16	20
SW	4	5	6	8	10	14	17

l | d	M 5	M 6	M 8	M 10	M 12	M 16	M 20
30	200
35	200	200
40	200	200	100
45	200	200	100	100
50	200	200		100
55		200	100	100	50
60	200	200	100	100	50
65		200	100	100	50	50
70			100	100	50	50
75					50
80		200	100		50	50	25
90			100	100	50	50	25
100				100	50	50	25
110				50	25	25	25
120				50	25		25
130						25	25
140						25	25
150							25
l | d	M 5	M 6	M 8	M 10	M 12	M 16	M 20
