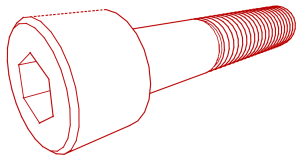

DIN 912 / ISO 4762 |
Zylinderkopfschraube |
Material: Stahl Güte 14.9 |
Oberfläche: sandgestrahlt / schwarz oxid ![]() ![]() |
![]() | ![]() |
![]() | |
![]() |

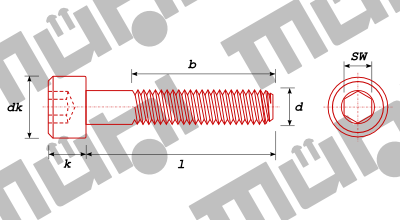

technische Details, Abmessungen in [mm]
d | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 |
dk | 7 | 8,5 | 10 | 13 | 16 | 18 | 24 | 30 |
k | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
SW | 3 | 4 | 5 | 6 | 8 | 10 | 14 | 17 |
Stück je Verpackungseinheit
l | d | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 |
6 | 500 | |||||||
8 | 500 | |||||||
10 | 500 | 500 | 500 | |||||
12 | 500 | 500 | 200 | |||||
16 | 500 | 500 | 200 | 200 | 200 | |||
20 | 500 | 500 | 200 | 200 | 200 | 100 | ||
25 | 500 | 200 | 200 | 100 | 50 | |||
30 | 500 | 500 | 200 | (200) | 100 | 100 | 50 | |
40 | 200 | 100 | (100) | 50 | 25 | |||
45 | 50 | |||||||
50 | 200 | 200 | 100 | 100 | 50 | 25 | ||
55 | 50 | |||||||
60 | 200 | 100 | 50 | 25 | ||||
80 | 100 | 50 | (25) | |||||
90 | 50 | |||||||
100 | 100 | 50 | 25 | |||||
110 | 100 | 50 | ||||||
120 | 100 | 25 | ||||||
160 | 25 | |||||||
l | d | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 |
