DIN 913 / ISO 4026 |

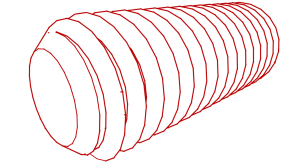

Gewindestift mit Innensechskant und Kegelkuppe |
Material: Stahl 45H |
RoHS & REACH: konform |
Oberfläche: schwarz, leicht geölt |

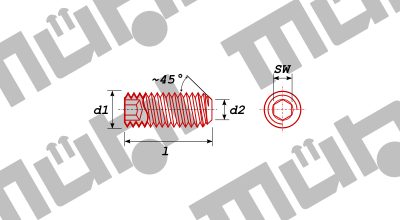

technische Details, Abmessungen in [mm]
d1 | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 |
d2 | 1 | 1,5 | 2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 | 12 | 15 |
SW | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
Stück je Verpackungseinheit
l | d1 | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 |
3 | 200 | 200 | 200 | 200 | |||||||
4 | 200 | 200 | 200 | 200 | 200 | 200 | |||||
5 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | ||||
6 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |||
8 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | ||
10 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | ||
12 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | |||
16 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | ||
18 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | |||
20 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | 50 | ||
25 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | 100 | 50 | ||
30 | 200 | 200 | 200 | 200 | 100 | 100 | 100 | 100 | 50 | ||
35 | 200 | 100 | 100 | 100 | 100 | 100 | 100 | 50 | |||
40 | 200 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | |||
45 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | ||||
50 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | ||||
60 | 100 | 100 | 100 | 100 | 50 | 50 | 25 | ||||
70 | 100 | 100 | 100 | 50 | 50 | 25 | |||||
80 | 100 | 100 | 50 | 50 | 25 | ||||||
90 | 100 | 100 | 50 | 25 | 25 | ||||||
100 | 100 | 50 | 25 | 25 | |||||||
l | d1 | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 |
