DIN 916 / ISO 4029 |

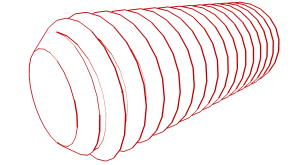

Gewindestift mit Innensechskant und Ringschneide |
Material: Stahl 45H |
RoHS & REACH: konform |
Oberfläche: schwarz, leicht geölt |
technische Details, Abmessungen in [mm]
d1 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 | M 24 |
d2 | 1,4 | 2 | 2,5 | 3 | 5 | 6 | 8 | 10 | 14 | 16 |
SW | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
Stück je Verpackungseinheit
l | d1 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 | M 24 |
3 | 200 | |||||||||
3 VZR | 200 | |||||||||
4 | 200 | 200 | 200 | |||||||
4 VZR | 200 | |||||||||
5 | 200 | 200 | 200 | 200 | ||||||
5 VZR | 200 | 200 | 200 | |||||||
6 | 200 | 200 | 200 | 200 | 200 | |||||
6 VZR | 200 | 200 | ||||||||
8 | 200 | 200 | 200 | 200 | 200 | 200 | ||||
8 VZR | 200 | |||||||||
10 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | |||
12 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | |||
12 VZR | 200 | |||||||||
16 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | ||
18 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | ||
20 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | 50 | |
25 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | 100 | 50 | |
30 | 200 | 200 | 200 | 200 | 100 | 100 | 100 | 100 | 50 | 50 |
35 | 200 | 100 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | |
40 | 200 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | 25 | |
45 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | |||
50 | 100 | 100 | 100 | 100 | 100 | 50 | 50 | 25 | ||
60 | 100 | 100 | 100 | 100 | 50 | 50 | 25 | 25 | ||
70 | 100 | 100 | 100 | 50 | 50 | 25 | 25 | |||
80 | 100 | 100 | 50 | 50 | 25 | 25 | ||||
90 | 100 | 100 | 50 | 25 | 25 | 25 | ||||
100 | 100 | 50 | 25 | 25 | 25 | |||||
l | d1 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 | M 24 |
