Werksnorm W 251

Ripp-Schraube mit Innensechskant

Material: Stahl Güte 100

RoHS & REACH: konform

Oberfläche: schwarz

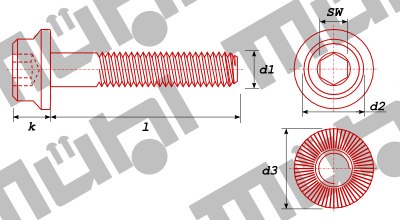

technische Details, Abmessungen in [mm]

d1	M 5	M 6	M 8	M 10	M 12
d2	9	11	14	17	19
d3	11	13,5	17	19,5	22,5
k	5	6	8	10	12
SW	4	5	6	8	10

l | d1	M 5	M 6	M 8	M 10	M 12
10	500	500
12	500	500	200
16	500	500	200	200
20	500	500	200	200	100
25		500	200	200	100
30		500	200	200	100
35				200	100
40			200	200	100
45					100
50					100
l | d1	M 5	M 6	M 8	M 10	M 12
