Werksnorm 2203 BKN

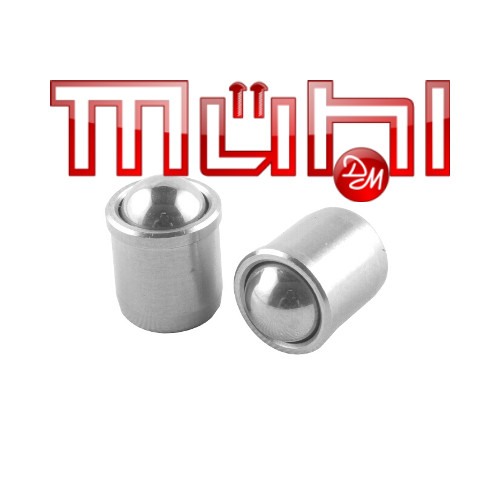

Federndes Druckstück mit Bund und Kugel, glatte Ausführung
Material: Hülse: 1.4305, Kugel: Nirosta gehärtet, Feder: Nirosta
RoHS: konform
Oberfläche: blank
Werksnorm 2203 BKN Federndes Druckstück mit Bund und Kugel, glatte AusführungWerksnorm 2203 BKN Federndes Druckstück mit Bund und Kugel, glatte Ausführung
Werksnorm 2203 BKN Federndes Druckstück mit Bund und Kugel, glatte Ausführung
Werksnorm 2203 BKN Federndes Druckstück mit Bund und Kugel, glatte Ausführung

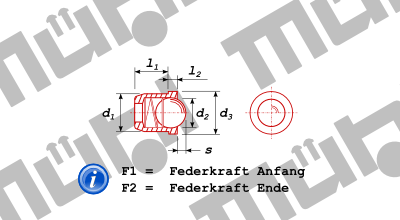

technische Details, Abmessungen in [mm]
l2 s d2 d3 F1~ [N] F2~ [N]
1 0,7 3 4,6 3 7
1 1 4 5,6 4 7
1 1,5 5 6,5 6 12
1 1,8 6,5 8,5 6 12
1,9 3 8 11 10 20
2,5 3,5 10 14 13 25
d1 x l1
4 x 4 50
5 x 5 50
6 x 6 50
8 x 8 50
10 x 11,6 50
12 x 13,5 50
