Werksnorm SCHNORR Form S
Orginal SCHNORR Sicherungsscheiben Form S
Material: Stahl Güte 8
Werksnorm SCHNORR Form S Orginal SCHNORR Sicherungsscheiben Form SWerksnorm SCHNORR Form S Orginal SCHNORR Sicherungsscheiben Form S
Werksnorm SCHNORR Form S Orginal SCHNORR Sicherungsscheiben Form S
Werksnorm SCHNORR Form S Orginal SCHNORR Sicherungsscheiben Form S

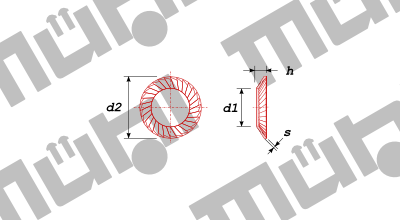

technische Details, Abmessungen in [mm]
d1 d2 s h
1,7 3,2 0,35 0,6
2,2 4 0,35 0,6
2,7 4,8 0,45 0,9
3,2 5,5 0,45 0,9
3,7 6 0,45 0,9
4,3 7 0,5 1
5,3 9 0,6 1,1
6,4 10 0,7 1,2
7,4 12 0,7 1,3
8,4 13 0,8 1,4
10,5 16 1 1,6
11,6 15,9 1 1,6
13 18 1,1 1,7
13,7 19 1,1 1,8
15 22 1,2 2
17 24 1,3 2,1
19 27 1,5 2,3
20 30 1,5 2,5
21 30 1,5 2,5
23 33 1,5 2,7
25,6 36 1,8 2,9
27 38 2 3,1
28,6 39 2 3,1
31,6 45 2 3,6
Nennmaß
1,6 2000
2 2000
2,5 2000
3 2000
3,5 2000
4 1000
5 1000
6 1000
7 1000
8 1000
10 1000
11,1 1000
12 500
12,7 500
14 500
16 500
18 250
19 250
20 250
22 100
24 100
25,4 100
27 100
30 100


  • klicken Sie auf eine Verpackungseinheit (rote Felder)
  • es öffnet sich ein Dialog
    • hier können Sie die Verpackungsgröße auf Ihre Wunschmenge ändern.
  • der Artikel wird in die Merkliste aufgenommen
  • generien Sie aus der Merkliste eine Anfrage
