Werksnorm Typ 210 GE

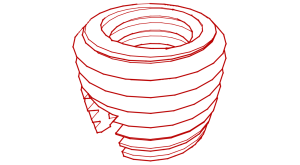

Gewindeeinsätze mit metrischen Außengewinde und konischem Ansatz
Material: Stahl gehärtet
RoHS: konform
Oberfläche: gelb / weiss verzinkt
Werksnorm Typ 210 GE Gewindeeinsätze mit metrischen Außengewinde und konischem AnsatzWerksnorm Typ 210 GE Gewindeeinsätze mit metrischen Außengewinde und konischem Ansatz
Werksnorm Typ 210 GE Gewindeeinsätze mit metrischen Außengewinde und konischem Ansatz
Werksnorm Typ 210 GE Gewindeeinsätze mit metrischen Außengewinde und konischem Ansatz

technische Details, Abmessungen in [mm]
d2
M 5 x 0,5
M 6,5 x 0,75
M 8 x 1
M 8 x 1
M 9 x 1
M 9 x 1
M 10 x 1,5
M12 x 1,5
M12 x 1,5
M 14 x 1,5
M 14 x 1,5
M 16 x 1,5
M 18 x 1,5
M 20 x 1,5
M 26 x 1,5
M 30 x 1,5
d1 x l
M 3 x 6 200
M 4 x 8 200
M 5 x 8 200
M 5 x 10 200
M 6 x 8 100
M 6 x 10 100
M 6 x 14 100
M 8 x 12 100
M 8 x 15 100
M 10 x 15 50
M 10 x 18 50
M 12 x 22 50
M 14 x 24 25
M 16 x 22 25
M 20 x 27 25
M 24 x 30 20
