DIN 7978

Kegelstifte mit Innengewinde

Material: 9S 20 K (ungehärtet)

RoHS: konform

Oberfläche: geschliffen, Toleranz h10

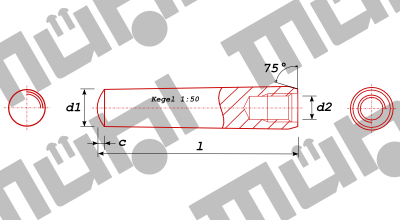

technische Details, Abmessungen in [mm]

d1	5	6	8	10	12	13	16	20	25
d1 max.	5,000	6,000	8,000	10,000	12,000	13,000	16,000	20,000	25,000
d1 min.	4,952	5,952	7,942	9,942	11,930	12,930	15,930	19,916	24,916
d2	M 3	M 4	M 5	M 6	M 8	M 8	M 10	M 12	M 16
c ~	0,75	0,8	1	1,2	1,6	1,6	2	2,5	3

l | d1	5	6	8	10	12	13	16	20	25
16	200	200
20	200	200	100
24	200	200	100	100
26		200	100
28		200	100	100
30	200	200	100	100
32	200	200	100	100	50
36	200	200	100	100	50
40	200	200	100	100	50	25	25	25
45		200	100	100	50		25
50	200	200	100	100	50	25	25	25	10
55		200	100	100	50		25
60	200	200	100	100	50	25	25	25	10
70		200	100	100	50	25	25	25	10
80		200	100	100	50	25	25	25	10
90		200	100	100	50		25	25	10
100		200	100	100	50		25	25
110				100	50		25
120			100		50		25	25	10
140				100	50
l | d1	5	6	8	10	12	13	16	20	25
