DIN 7979-D

Zylinderstifte mit Innengewinde und Luftentweichungsfläche

Material: Stahl geh. HRc 60 ±2

RoHS: konform

Oberfläche: Toleranzfeld h6

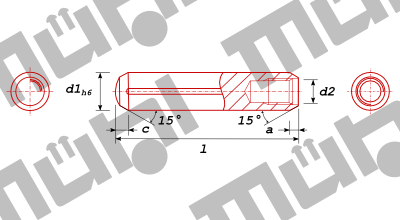

technische Details, Abmessungen in [mm]

d1	4	5	6	8	10	12	16	20
d1h6 max.	4,000	5,000	6,000	8,000	10,000	12,000	16,000	20,000
d1h6 min.	3,992	4,992	5,992	7,991	9,991	11,989	15,989	19,987
d2	M 3 (*M2,5)	M 3	M 4	M 5	M 6	M 6	M 8	M 10
c ~	1,3	1,7	2,1	2,6	3	3,8	4,7	6
a ~	0,6	0,6	0,8	1	1,2	1,6	2	2,5

l | d1	4	5	6	8	10	12	16	20
10	100	100
12		100	100
16	100	100	100	100
18			100
20	100	100	100	100	100
24		100	100	100	100	100
28		100	100	100	100	100
30	100	100	100	100	100	100
32		100	100	100	100	100
36		100	100	100	100	100
40	100	100	100	100	100	100	50	50
45	100		100	100	100	100		50
50	100	100	100	100	100	100	50	50
60	100		100	100	100	100	50	50
70				100	100	100	25	25
80				100	100	100	25	25
90						100	25	25
100				100	100	100	25	25
120						100	25	25
140
160
l | d1	4	5	6	8	10	12	16	20
