DIN 7979-D

Zylinderstifte mit Innengewinde und Luftentweichungsfläche

Material: Stahl geh. HRc 60 ±2

RoHS: konform

Oberfläche: Toleranzfeld m5

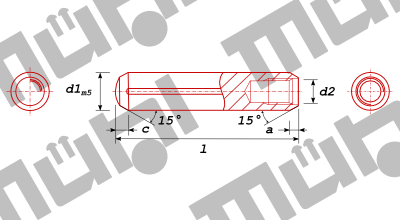

technische Details, Abmessungen in [mm]

d1	6	8	10	12	14	16	20	25
d1 max.	6,009	8,012	10,012	12,015	14,015	16,015	20,017	25,017
d1 min.	6,004	8,006	10,006	12,007	14,007	16,007	20,008	25,008
d2	M 4	M 5	M 6	M 6	M 8	M 8	M 10	M 16
c ~	2,1	2,6	3	3,8	4	4,7	6	6
a ~	0,8	1	1,2	1,6	1,8	2	2,5	3

l | d1	6	8	10	12	14	16	20	25
16	100
18	100
20	100	100
24	100	100	100
28	100	100	100	100
32	100	100	100	100	50	50
36	100	100	100	100	50		50
40	100	100	100	100	50	50	50
45	100	100	100	100	50	50	50
50	100	100	100	100	50	50	50	25
55	100	100	100	100	50	50
60	100	100	100	100	50	50	50	25
70		100	100	100	50	25	25	25
80		100	100	100	50	25	25	25
90		100	100	100		25	25	25
100		100	100	100	50	25	25	25
120				100	50	25		25
140
160
l | d1	6	8	10	12	14	16	20	25
